Leírás és Paraméterek

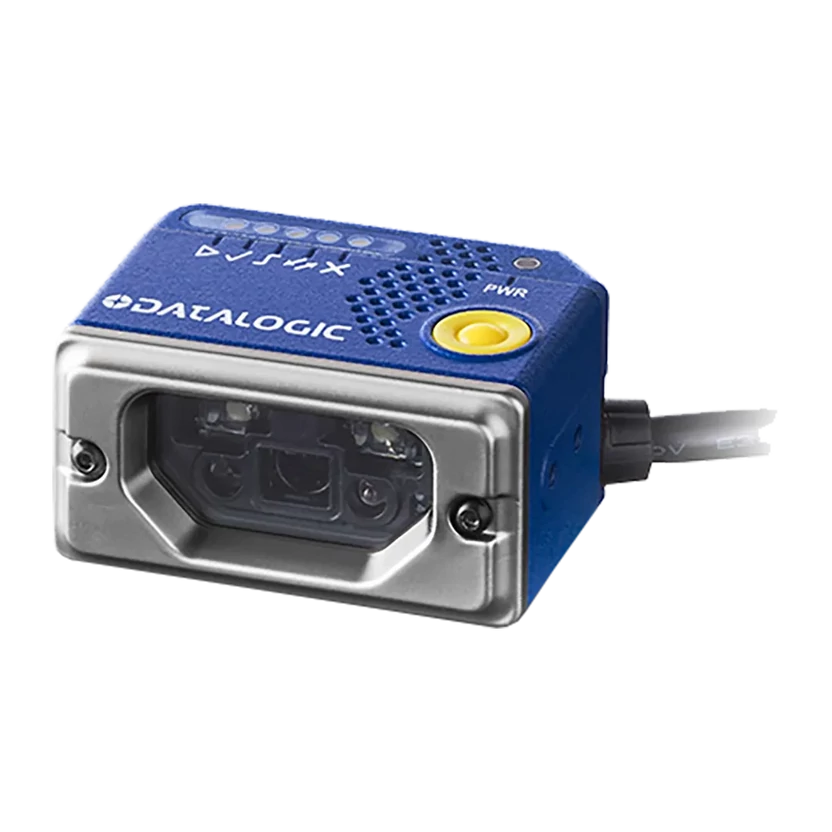

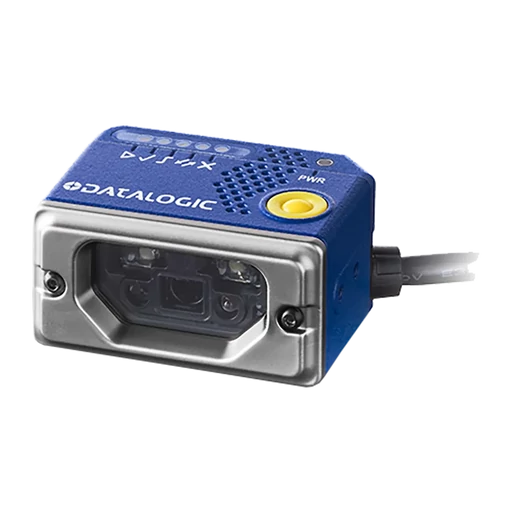

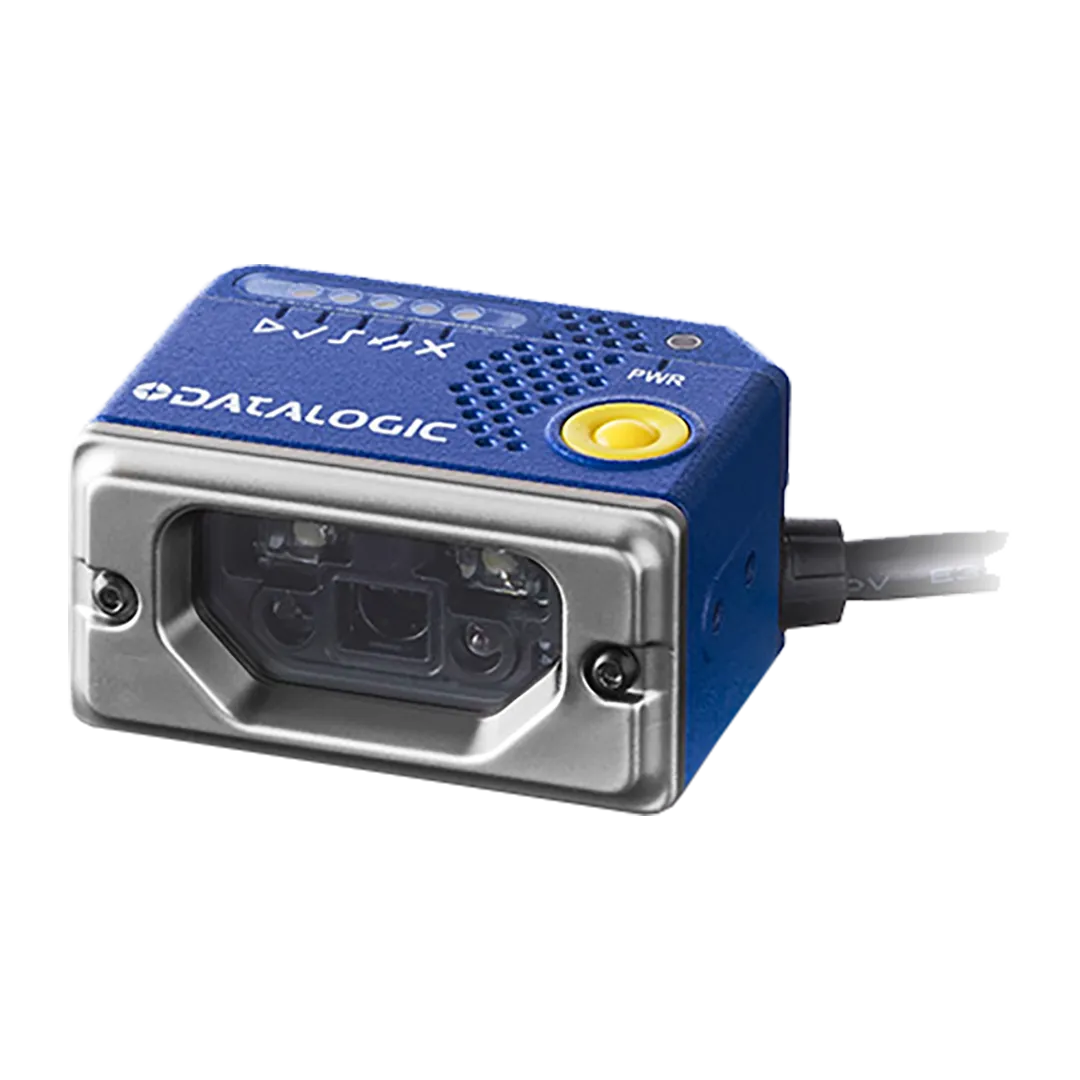

Datalogic Matrix 120 vonalkódolvasó (937800007)
Az ipari automatizálás területén kiemelkedő helyet foglal el az ultra-kompakt Datalogic Matrix 120 vonalkódolvasó, amely jelenleg az egyik legkisebb, beépített Ethernet porttal rendelkező 2D imager a világpiacon. Ezt a nagy hatékonyságú szenzort mérnöki precizitással alkották meg azokra a helyszínekre, ahol a rendelkezésre álló beépítési tér korlátozott, de a leolvasási stabilitás nem ismer kompromisszumot. A Matrix termékcsalád ezen variánsa professzionális választás a vegyipar, az elektronikai részegység-gyártás és az OEM berendezések fejlesztői számára. Az adatrögzítés alapját a modern 2D Area Imager technológia adja, amely digitális képfeldolgozás útján garantálja a tűpontos eredményeket.
A Datalogic Matrix 120 vonalkódolvasó rögzített kivitele stabil alapot biztosít a folyamatos, emberi beavatkozást nem igénylő ipari adatgyűjtéshez. Speciálisan kifejlesztett optikai rendszere képessé teszi arra, hogy a legnehezebben olvasható felületekről is hiba nélkül továbbítsa az információkat. A vezetékes interfésznek köszönhetően az adatkommunikáció folyamatos és zavarmentes marad még a legkritikusabb gyártási fázisokban is. A tartós üzembiztonságot a gyártó által vállalt 24 hónap garancia szavatolja.
A robusztus készülékház és a rugalmas illeszthetőség révén az eszköz nem csupán egy periféria, hanem a gyártósori nyomonkövethetőség tartóoszlopa. Méretét meghazudtoló teljesítménye lehetővé teszi, hogy kiváltsa a sokszor jóval nagyobb helyigényű olvasóegységeket. Alkalmazásával jelentősen redukálható a tévesztések aránya, miközben az automatizált rendszerek áteresztőképessége érezhetően növekszik.
Miért válassza a Datalogic Matrix 120 vonalkódolvasó készüléket?
- Helytakarékos, fix telepíthetőség: Állandó rögzítésre optimalizált ház, amely minimális helyet foglal az OEM gépek belsejében vagy a szállítópályák mentén.
- Strapabíró ipari kivitel: Az IP65-ös szabványnak megfelelő védelem izolálja a belső elektronikát a portól és a nedvességtől, biztosítva a hosszú élettartamot.
- Modern hálózati portok: Ebben a méretosztályban egyedülálló módon az Ethernet és RS232 csatlakozási lehetőségek egyaránt elérhetőek a közvetlen integrációhoz.
- Green Spot visszajelzés: A sikeres dekódolást a gyártó szabadalmaztatott zöld fénye jelzi vissza közvetlenül a célzott kódon, segítve a vizuális ellenőrzést.
Datalogic Matrix 120 vonalkódolvasó technológiai működése
A készülék lelke egy 2D Area Imager modul, amely elvében egy ipari nagysebességű kamerához hasonlítható. Az olvasó képet készít a látómezejébe kerülő területről, majd fejlett algoritmusok futtatásával elemzi és bontja ki a kódolt adatokat. Ez a megoldás nagyságrendekkel rugalmasabb a lézeres technológiánál, mivel az orientációtól függetlenül, 360 fokos elfordulás mellett is képes a dekódolásra.
Az optikai paramétereket tekintve az eszköz a normál fókusztávolságú tartományba esik. A működési tartomány legalább 25 cm és legfeljebb 190 cm közötti távolságot tesz lehetővé. Érdemes figyelembe venni, hogy a pontos olvasási távolságot a környezeti megvilágítás és a vonalkód modulmérete (sűrűsége) is befolyásolja. Az 1,2 MP-es felbontású szenzorok kiemelkedő részletgazdagságot nyújtanak a mikroméretű kódok esetén is.
Az üzemi hőmérsékletet 0 és 45 °C között határozta meg a gyártó, ami alkalmassá teszi a legtöbb ipari és laborkörnyezetben való használatra. A paraméterezés a felhasználóbarát DL.CODE szoftveres felületen keresztül történik, így a rendszerbe illesztés és a finomhangolás gyorsan elvégezhető, legyen szó PLC vagy PC alapú vezérlésről.
Datalogic Matrix 120 vonalkódolvasó (937800007) milyen vonalkódokat képes olvasni?
Az olvasó az iparban használt szinte összes kódformátumot támogatja:
- 1D vonalkódok: Code 128, Code 39, EAN-8, EAN-13, GS1-128, UPC-A, UPC-E, Interleaved 2 of 5
- 2D szimbólumok: DataMatrix, QR-kód, Micro QR, Aztec, Maxicode
- Összetett (Stack) kódok: PDF417, Micro PDF417
- Egyedi kódrendszerek: Digimarc (verziótól függően)
Ergonómia és strapabírás
A Datalogic Matrix 120 fizikai kiterjedése rendkívül csekély: szélessége 45,4 mm, magassága 48,5 mm, mélysége pedig mindössze 23,5 mm. Ez a konstrukció olyan gépészeti környezetekben is elhelyezhető, ahol korábban elképzelhetetlen volt ipari szkenner telepítése. A strapabírást az IP65 minősítés szavatolja, ami teljes körű védelmet nyújt a szálló por és az alacsony nyomású vízsugár ellen.
Speciális igényekre is felkészítették a sorozatot: elérhetőek antisztatikus (ESD) burkolattal ellátott típusok az elektronikai szektor számára, valamint üvegmentes változatok az élelmiszeripari biztonság érdekében. Mivel a Datalogic Matrix 120 vonalkódolvasó nem tartalmaz mozgó alkatrészeket, a mechanikai meghibásodás esélye minimális, így kiválóan bírja a 24/7-es folyamatos üzemet.
Csatlakozás és rendszerintegráció
A 937800007 cikkszámú típus vezetékes módon illeszkedik a hálózathoz. Az interfészek között megtalálható az Ethernet és az RS232, ami széleskörű kompatibilitást biztosít. A beépített Ethernet technológia ebben a méretben valódi innováció, hiszen elhagyhatóak a költséges külső kommunikációs modulok vagy átalakítók.
A szabványos protokollok támogatása révén a szkenner könnyen kommunikál modern ipari vezérlőkkel (PLC) és számítógépes hálózatokkal. A gyárilag szerelt, rövid 100 mm-es kimeneti kábel segít a rendezett kábelezésben, elkerülve a gépvázon belüli felesleges kábelkötegeket. A Datalogic Matrix 120 vonalkódolvasó szoftveres és hardveres kialakítása egyaránt a modern Smart Factory elvárásait tükrözi.
Datalogic Matrix 120 vonalkódolvasó - műszaki paraméterek
| Márka | Datalogic |
| Modell | Matrix 120 |
| Olvasási technológia | 2D Area Imager |
| Kommunikáció | vezetékes |
| Min. olvasási távolság | 25 cm |
| Max. olvasási távolság | 190 cm |
| Felhasználói környezet | ipari |
| Kivitel | fix |
További részletek a Paraméterek menüpontban!
Vonalkódolvasó technológiák összehasonlítása
| Technológia | Támogatott kódok | Jellemző felhasználási terület | Fő előny | Korlát |
|---|---|---|---|---|
| Lézer szkenner | 1D | Kereskedelmi egységek | Lineáris kódok gyors kezelése | 2D kódokat nem ismer fel |
| 1D Linear Imager | 1D | Könnyűipar, raktár | Tartós, nincsenek mozgó elemek | Kizárólag 1D kódokhoz |
| 2D Area Imager | 1D + 2D | Gyártás, gyógyszeripar | Kijelzőről és bármilyen szögből olvas | Komplexebb feldolgozás |
| Omnidirekcionális szkenner | 1D + 2D | Nagy forgalmú pénztárak | Nagy sebességű áthaladó olvasás | Helyhez kötött, magasabb beruházás |
Datalogic Matrix 120 - felhasználási területek
A berendezés elsődlegesen a gyártásautomatizálásban csillogtatja meg tudását, különösen a NYÁK-lapok azonosítása során. Az élelmiszer- és üdítőital-iparban a csomagolási egységek precíz nyomon követésére és a minőségbiztosítási folyamatokba integrálva alkalmazzák. Az OEM gyártók számára ideális elem önkiszolgáló kioszkok, jegyértékesítő automaták vagy klinikai diagnosztikai műszerek fejlesztésekor. A logisztikai szektorban a kisméretű címkék automatikus szortírozását segíti, míg a gyógyszeriparban a szigorú betegbiztonsági előírások betartását támogatja a 2D kódok nagy sebességű ellenőrzésével.
Mikor nem ez a megfelelő a vonalkódolvasó?
Nem javasoljuk ezt a modellt olyan munkafolyamatokhoz, ahol a kezelőnek mozgatnia kell az eszközt (például raktári komissiózás), mivel ez egy fix telepítésű egység. Szintén nem ez a legjobb választás több méteres távolságból történő leolvasáshoz. Amennyiben a feladat közvetlenül az anyagba ütött vagy maratott (DPM) jelölések olvasása fényes fémfelületekről, úgy speciális diffúz világítással rendelkező variánsra lehet szükség. Nem ajánlott továbbá mélyhűtőházi alkalmazásokhoz, ahol a hőmérséklet tartósan 0 °C alá süllyed; ilyenkor fűtött optikájú vagy szélsőséges hőmérsékletre tervezett modellt kell keresni.
Datalogic Matrix 120 (937800007) - csomag tartalma
Datalogic Matrix 120 vonalkódolvasó egység, 210-110, WVGA felbontás, RS232 és Ethernet interfész, 1D támogatás.
Fontos szem előtt tartani, hogy a Matrix 120 szérián belül számos különböző cikkszám létezik, melyek eltérő optikai konfigurációval vagy csatlakozási lehetőségekkel rendelkezhetnek. A sikeres integráció érdekében kérjük, a megrendelés előtt pontosan határozza meg a technológiai követelményeket és ellenőrizze a választott cikkszám paramétereit.
Nem biztos benne, melyik cikkszámú Datalogic Matrix 120 vonalkódolvasó az ideális?
A professzionális B2B beszerzés egyik legkritikusabb pontja a műszaki kompatibilitás ellenőrzése, hiszen a rosszul megválasztott konfiguráció komoly leállásokat okozhat a termelésben. Szakértőink mélyreható ismeretekkel rendelkeznek az ipari azonosítástechnika területén, és segítenek Önnek kiválasztani a specifikus környezetéhez leginkább passzoló megoldást.
Legyen szó egyedi interfész-igényekről vagy nagy volumenű projektbeszerzésről, mérnöki szemlélettel támogatjuk döntését. Vegye fel velünk a kapcsolatot, hogy szakmai tanácsadással segíthessük rendszereinek hatékonyabbá tételét.
HELP-DESK és SZERVIZ
Eszköz (pl.: címkenyomtató, blokknyomtató, vonalkódolvasó, stb.) vásárlás esetén a készülék beüzemelésben a Help-Desk videós portálunkon talál ingyenes segédanyagokat. Amennyiben ettől eltérő probléma megoldásában igényli segítségünket, szervizünk a mindenkori óradíjon tud segítséget nyújtani.
Szervizünk a jótállási idő alatt és után is vállalja a szervizelését és karbantartását! Szakképzett szervizes kollégáink folyamatosan gyártói oktatásokon vesznek részt, hogy a felmerülő kérdésekre gyors és szakszerű választ tudjanak adni.
| Modell | Matrix 120 |
| Környezet | Ipari |
| Összeköttetés | Vezetékes |
| Termék kategória | Vonalkódolvasó |
| Kivitel | Fix telepítésű |
| Olvasófej típusa | Standard (SR) |
| Olvasandó kód | 2D kód (pl. QR kód, PDF kód) |
| Olvasási technológia | 2D Area Imager |
| max. Olvasási távolság (cm) | 190 |
| IP védelem | IP65 |
| Interfész | RS232 |
| Szín | Kék |
| Méret | 45,4 * 48,5 * 23,5 mm |
| Súly | 117 g |
| Garancia | Vonalkódolvasóra 2 év. A garancia kábeltörésre nem vonatkozik! |
